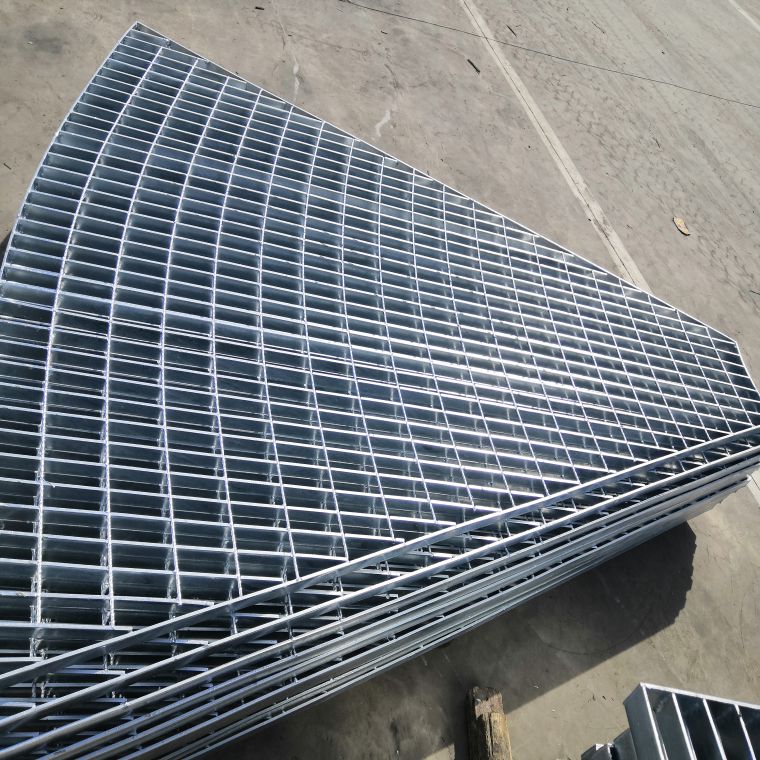

脱硫塔扇形镀锌格栅板CAD图纸【宝旭】生产镀锌格栅板，扇形镀锌格栅板，异形钢格栅板，齿形钢格栅踏步，不锈钢格栅板，网格平台板，楼梯踏步板等按尺定做，CAD制图员免费为您设计适合您的产品。扇形镀锌格栅板是根据客户实际需求制作出各种不规则形状的网格板、主要有切角，割孔，切弧，扇形等，从而避免了货物到工地时再进行二次切割加工，从而使施工安装更快速，跟简单，也避免了现场切割造成镀锌层的破坏。
扇形镀锌格栅板的制造方式：扇形镀锌格栅板有机器压焊和手工制作两种：A、机器焊接是采用200吨液压电阻焊自动化压焊机，机械手自动将横杆放在均与排列的扁钢上，通过强大的电焊功率和液压力将横杆压焊入扁钢内，从而可以得到焊点坚固，稳定性和强度极高的高品质网格板成品 B、手工制作的网格板是现在扁钢上冲孔，然后将横杆放入空中电焊，横杆与扁钢会存在孔隙，但是能每个接触点都进行焊接，达到扁钢和麻花钢的等同融化链接，因此焊接会更牢固强度会有所提升，但外观不如压焊的美观。
脱硫塔格栅板特点为：拼装为圆形，梯形，半圆型，扇形； 牢固的网格焊接使其具有高承载，结构轻，便于吊装等特点，扇形镀锌格栅板的面积计算 1、在没有图纸、按用户规定尺寸加工的，面积为实际交付网格板的数量乘以宽度和长度的总和，它包含开孔和切口部分 2、提供图纸为用户设计的，面积按图纸上总的外围尺寸计算，它包括开孔和切口部分。3、对于异网格板，如图所示面积为宽（W）×长（L），不扣除切口部分。
脱硫塔扇形镀锌格栅板CAD图纸
